Relacionar curvas y relieve en 3D

Esta vez os presentamos un ejercicio popularmente conocido entre los orientadores en fase de iniciación. Se trata de una serie de retos basados en la interpretación de mapas de curvas de nivel sencillos y su correspondiente imagen del relieve.

La propuesta es original de nuestro amigo Eric Colon del Club Deportivo Navarra. Un apasionado orientador que trabaja con entusiasmo por la formación de nuestros jóvenes orientadores. En el blog de su Club https://aprendorientacion-cdnavarra.blogspot.com comparten una serie de fichas muy interesantes para el aprendizaje de nuestro deporte.

El ejercicio consiste en relacionar la forma del terreno representada en 3D con el dibujo del mapa correcto. Debemos tener en cuenta que no sólo la forma del terreno es determinante, sino también si la pendiente es fuerte o suave, si está bien orientado el mapa o si se trata de una elevación o una depresión.

A continuación descubrirás un test compuesto por 16 retos variados con 4 opciones de respuesta posible. Accede a través del enlace al test: https://forms.gle/B8skgNUUXGW52Qdg8

También puedes combinar los retos con series de ejercicios físicos y cronometrar el tiempo que se tarda en la toma de decisiones, tal y como propone Eric para los alumnos más avanzados. En ese caso, se pueden imprimir y plastificar las fichas y colocar los retos en diferentes puntos del espacio acompañados de balizas a la vista de los participantes. Cada alumno deberá disponer de un lápiz y una tarjeta de control para apuntar los resultados.

Fichas de ejercicio y soluciones a continuación:

PROPUESTA e IMAGENES originales de Eric Colon – Club Deportivo Navarra

La ROCA. Curvas de nivel

Simplificar la realidad hasta el punto de tener una buena perspectiva de los elementos, es sin duda una manera de facilitar la compresión de conceptos abstractos en la orientación, como lo es el relieve y la interpretación de curvas de nivel.

Encontrar una roca que sobresalga de la línea del suelo en un jardín, en el parque de nuestra ciudad o bien, en el propio medio natural, es relativamente sencillo. Por ello, os invitamos a que podáis tomar una buena foto de este elemento escogido y realicéis un sencillo mapa de curvas de nivel.

Imagen original de Andersson, G. (2020)

Las diferentes formas de la roca nos ayudaran a realizar una interpretación simplificada de la realidad de una montaña de verdad. El objetivo del mapa es mostrar las peculiaridades morfológicas de la roca: los puntos más altos, las grietas o hendiduras, las pendientes más pronunciadas… Estos detalles son claves para que el mapa final sea, en definitiva, lo suficientemente rico en elementos interpretables.

Sabemos que las curvas de nivel representan puntos en el terreno que se encuentran a la misma altura. Por tanto, la distancia entre curvas de nivel siempre es la misma. Esto nos lleva a definir que las zonas en las que las curvas de nivel están más juntas, la pendiente es mayor. O que a mayor distancia entre ellas, la superficie del terreno es más plana. Pero también el dibujo nos ayudará a esclarecer, entre otras cuestiones, donde se sitúan las cotas más altas, los valles, las pequeñas vaguadas y espolones…

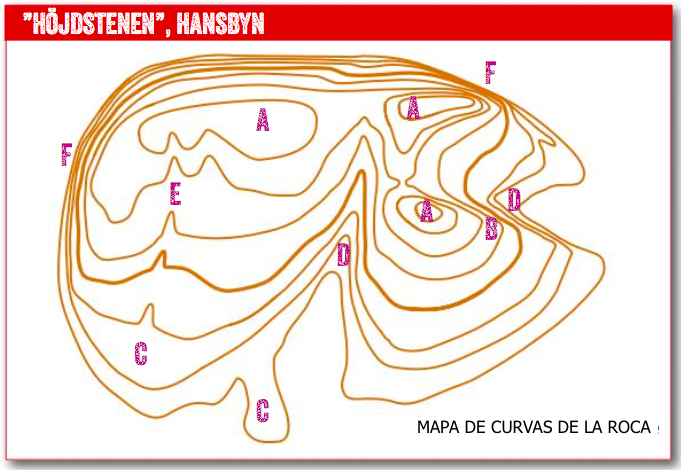

DETALLES EXPLICATIVOS PARA LA INTERPRETACIÓN DE LOS ELEMENTOS MÁS REPRESENTATIVOS:

A – Colina, punto más alto

B – Cresta o espolón

C – Terraza o meseta

D – Entrante grande o valle

E – Entrante pequeño o vaguada

F – Zona empinada

Imagen original de Andersson, G. (2020)

A continuación os proponemos un ejercicio para demostrar si hemos aprendido a interpretar el relieve gracias a esta propuesta tan original. Accede a través del enlace al cuestionario: https://forms.gle/xvxd2FUZFxtNWwyH7

Fuente de las imágenes y actividades:

Cool awesome and educational! Orienteering at school 6-15 (Andersson, G. 2020)

Desarrollando la percepción de curvas

Los mapas se realizan a partir de una fotografía o de un escaneo láser que se ha realizado desde el aire.  Pero no hace falta subirse a un avión para pintar nuestros primer plano. Partir de mapas sencillos ayuda a comprender cómo las montañas y valles se relacionan entre sí en el terreno.

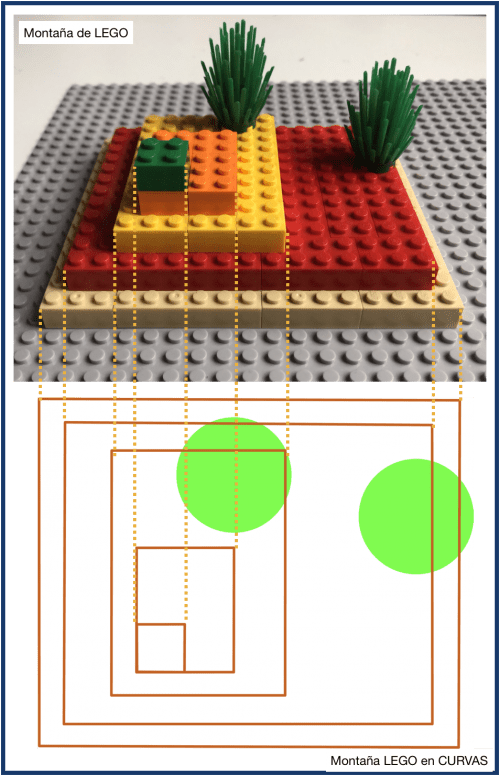

Utilizar materiales que los niños puedan tener a mano y con los cuales tengan cierta soltura a la hora de manipularlos, es una buena opción para comprender el relieve. Para entender fácilmente cómo se lee el desnivel en un mapa podemos construir pequeñas montañas con piezas de LEGO, utilizar una caja con arena para modelar formas o crear montañas con plastilina…

«La interpretación instantánea de las formas del relieve es el arte del orientador capacitado»

McNeill, C. y Col. (2006)

A partir de estas creaciones podemos dibujar las curvas de nivel y señalar el punto más alto, la parte más abrupta, las vaguadas por donde corre el agua en caso de lluvia, etc. Los juegos de construcción siempre han sido un elemento motivador y altamente creativo para los niños. Utilizarlos para crear mapas e interpretar la forma del terreno, es una de las propuestas más sencillas que tenemos a nuestro alcance.

Montaña de plastilina cortada a «galletas»

Fuente de las actividades:

Carreras de orientación. Guía de aprendizaje (McNeill, C.; Cory-Wrigth, J. y Renfrew, T. 2006)

Cool, awesome and educational! Orienteering at school ages 6-15 (Andersson, G. 2020)

De las 3D a las 2D: la mano maestra

Saber interpretar la forma que tiene el relieve en un mapa es probablemente uno de los aspectos más complejos para un joven orientador. Pasar de las tres dimensiones del terreno a las dos de la representación en el plano, es una tarea que requiere abstracción. De partida, debemos hacer entender al niño que aquello que en los mapas está pintado con curvas de nivel, representa las montañas, los valles, las cordilleras,… o cualquier otro elemento de la orografía de un área.

Imagen 1: Fragmento mapa

Debemos partir de la idea de que el desarrollo de las habilidades visoespaciales necesarias para dominar este aspecto madura de forma distinta según las personas, y por lo tanto, hemos de ser pacientes en su incorporación al entrenamiento de los pequeños.

“Las funciones visoespaciales representan el grupo de funciones cognitivas utilizadas para analizar, comprender y manejar el espacio en el que vivimos en varias dimensiones (2D y 3D)”.

Ortega y col. (2014)

Para ello plantearemos una serie de actividades progresivas que faciliten la experimentación y la visualización del paso de las 3D a las 2D. Cómo transformar un elemento del espacio tridimensional en un dibujo plano es el objetivo del taller que presentamos a continuación. En orientación siempre utilizamos las curvas de nivel, pero antes realizaremos una aproximación muy gráfica a esta técnica.

Imagen 2: Representación de la mano en 3D

Otro recursos que puede ayudar a comprender el concepto del relieve son los simuladores topográficos desarrollados para experimentar de una forma muy clara y representativa aspectos relevantes de la orografía: https://www.youtube.com/watch?v=D99APVzNFYQ

Fuente de las actividades:

Cool, awesome and educational! Orienteering at school ages 6-15 (Andersson, G. 2020)
